  報錯信息

  Gradient amplifier error/Waiting ADCCI enable.

 維修過程

到達場地后發現三軸梯度和電容組狀態燈均不亮，  garddump日志如下，三軸未得點沒有明顯的提示。

懷疑梯度電源未輸出或者未滿足輸出條件，測量兩個主保險均正常，檢查梯度后門開關發現是短接的，測量也是閉合狀態正常。

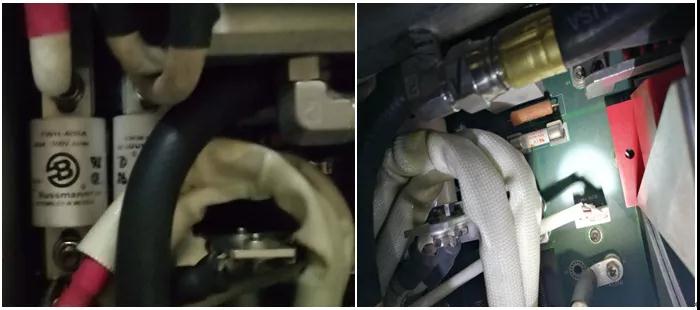

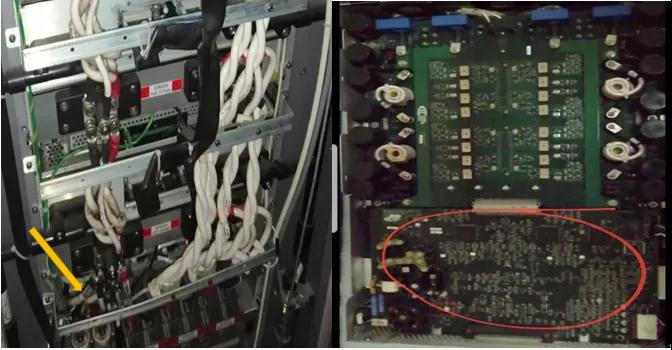

分別將三個梯度軸拆下來，拆掉主控板，可以看到下面三個保險，當測量到Y軸的時候，發現三個保險都熔斷了，熔斷的原因可能是短路，測量Y軸梯度軸內部無接地或者短路等情況。

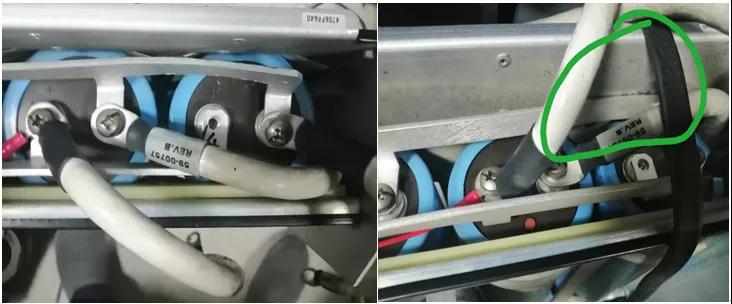

檢查電容組，拆出后發現有并聯鋁條有變形的情況且有接地表面有打火痕跡，校正鋁條，測量各電容阻值未見與其他沒有明顯區別。

更換Y軸梯度后，更換梯度電源后，故障現象無改變，應該還有其他問題導致不能上電，梯度電源顯示waiting ADCI enable，可能是控制回路也有問題。

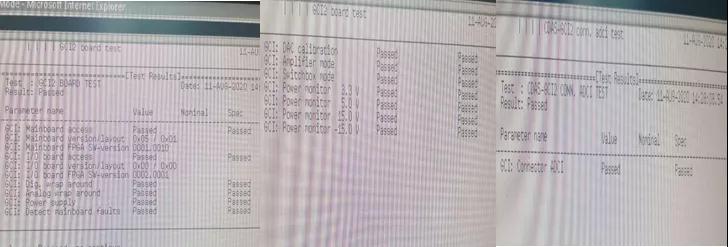

進行測試GCI boardtestpass/GCI conn adci  test 兩個測試都是通過的說明GCI和ADCI通訊正常。

因為梯度電源報錯是Waiting ADCI enable

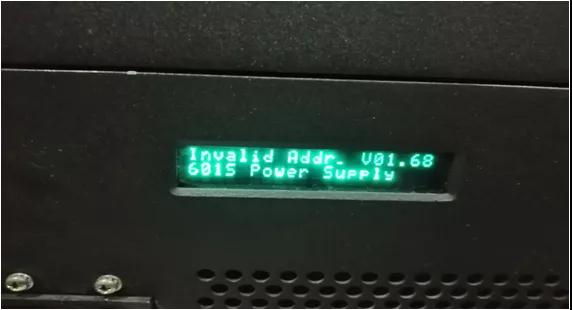

拔掉ADCI與梯度連接J6的連接線梯度電源報錯改變。

更換ADCI后使用正常。

至此，故障解除。
