設備型號
GE HISpeed DX/I
故障現象
定位像掃描曝光正常，斷層掃描報錯：HW Error：RAW DATA Acquisition Error。掃描不能進行下去。
故障分析及排除
根據故障提示，由于計算機未接收到DAS數據或者在DASIFN板上檢測到DAS數據異常，因而報錯。一般情況出錯此故障包括以下幾種情況：
1、RF Transmiter及RF Receiver供電電源問題或DTRF ASSY故障；
2、DAS數據RF Transmiter或巴倫器件問題；
3、DAS數據RFReceiver或巴倫器件問題；
4、光纖線斷裂；
5、DASIFN板故障。
本著先易后難的原則，首先檢查RF Transmiter及RF Receiver供電電源，測量供電電壓均正常，排除了電源問題的可能性。
進入Service Menu--Diagnostics--Offline Scan，分別選用Stationary和Rotor兩種模式做Ofline測試，系統不能執行，錯誤信息：HW Error：RAW DATA Acquisition Error。
進入Service Menu---Diagnostics--DAS DATA Transfer Test，固定模式下全部PASS，旋轉模式下報錯。因此可以考慮DASFIN板、光纖線、DTRF ASSY均正常。
由于旋轉模式，RF信號強度變化較大，但信號弱時即產生報錯，在旋轉時觀察RF Receiver燈狀態，發現旋轉時較多時候燈跳到紅燈位置，說明以上判斷正確。那么故障鎖定在RF Transmiter及RF Receiver之間。

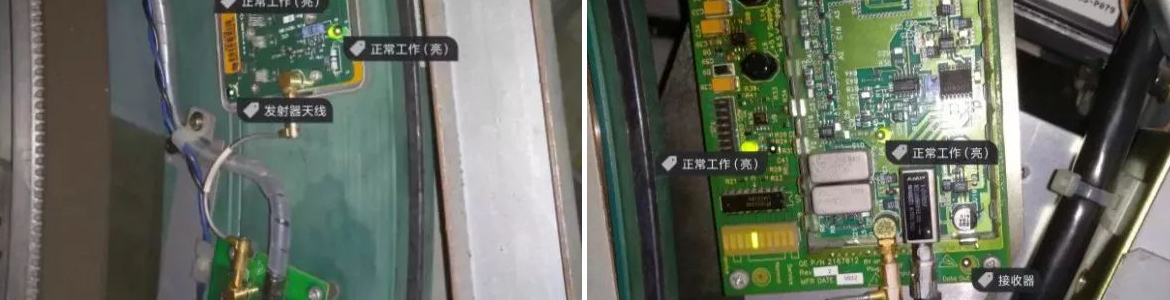

仔細觀察RF Transmiter指示燈亮，但巴倫器件指示燈未亮，考慮巴倫器件應該存在問題，測量巴倫器件供電電壓正常。說明巴倫器件元件存在故障。
由于更換該部件價格較高，小工于考慮維修電路板。
要知道，維修電路板可是小工的強項！
找到相關電路，測量排查各元件，更換損壞的元件。重新安裝回位，開機巴倫器件兩個指示燈亮起，此時RF Receiver信號強度指示滿格，說明信號已增強。
適當調低信號，用旋轉模式做DAS DATA Transfer Test全部PASS，旋轉掃描曝光正常，故障排除。
